溫度電流頁
溫度
| 項目 | 功能說明 - 編輯注意 |
|---|---|
| 1 | APC 加熱燈，加熱時才亮 |
| 2 | APC 加熱開關，開啟後自動演算加熱 |
| 3 | 現在溫度 |
| 4 | PV 設定溫度 |
| 5 | 溫度下限偏移度數，低於下限偏移度數則警報。Ex: 設定180，偏移下限10，則低於169度時警報 |
| 6 | 風扇運轉燈 |
| 7 | 風扇啟用開關，溫度過高時啟動風扇 |
| 8 | 油箱冷卻水閥 |
| 9 | 油箱溫度過高燈 |
| 10 | 料管溫度快速啟動 (圖例1~3) |
| 11 | 魔頭溫度快速啟動 (圖例4~8) |
電流
| 項目 | 功能說明 - 編輯注意 |
|---|---|
| 1 | 現在電流 |
| 2 | 正常建議電流，在密碼頁設定 |
| 3 | 電流下限偏差設定 |
| 4 | 建議下限偏差(85%)在密碼頁設定 |
| 5 | 溫度過低警報 |
| 6 | 溫度過高警報 |
| 7 | 感溫斷線警報 |
| 8 | 電熱斷線警報 |
時間
| 項目 | 功能說明 - 編輯注意 |
|---|---|
| 1 | 行程運轉時，計時器現在時間 |
| 2 | 計時器時間設定 |
壓力速度
| 項目 | 功能說明 - 編輯注意 |
|---|---|
| 1 | 電阻尺現在位置，若無電阻尺，則如右手邊以灰色 [192,192,192] 矩形遮蔽 |
| 2 | 油壓壓力，參考由路圖及I/O |
| 3 | 油壓速度(Flow)，參考由路圖及I/O |
| 4 | 各項功能之段組尺位置 |
| 5 | 螺桿轉速現在值(DA3 APC:D74) |
| 6 | 螺桿轉速設定值 APC:D969 |
| 7 | APC: AD4 鎖模壓力檢出暫存 |
| 8 | APC: D848 鎖模壓力值(鎖模完讀取) |
| 9 | APC: D849 鎖模壓差設定值 |
功能設定
參數儲存
| 項目 | 功能說明 - 編輯注意 |
|---|---|
| 1 | 現用檔號，初次使用為000 |
| 2 | 現用檔名(上次載入PLC 之檔案) |
| 3 | 檔名區，選取後變橘色。未選取任何檔案時，按 4 or 5 or 6 會出現提示對話框 fig5-5 |
| 4 | 儲存對話框 |
| 5 | 讀取對話框，循環中會跳 fig5-6 對話框 |
| 6 | 刪除對話框，循環中會跳 fig5-6 對話框 |
| 7 | 頁碼輸入框，頁碼改變，橘色選取框會消失，最大15頁 |
| 8 | 頁碼上下鍵，頁碼改變，橘色選取框會消失，最大15頁 |
當行程運轉中，[ 連續循環 ]，[ 單次循環 ] 執行時，禁止進行檔案讀取動作，否則將出現 [fig5-6] 禁止操作對話框
I/O 頁
- 略過
監視畫面
- 略過

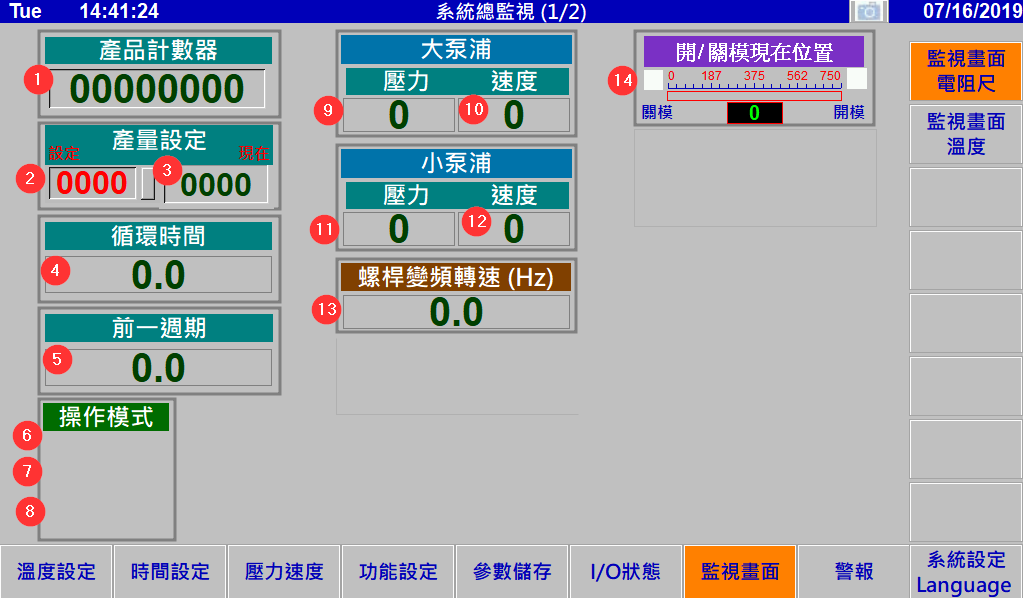

系統監視及電阻尺AD
| 項目 | 功能說明 - 編輯注意 |
|---|---|
| 1 | 產品累計生產計數，按一下會詢問是否歸零 |
| 2 | 本次生產目標 |
| 3 | 本次生產，待產數量。按一下會詢問是否將待產數量更新成[本次生產目標] 的數量 |
| 4 | 本次循環時間 |
| 5 | 前一周期循環時間 |
| 6 7 8 | 手動 連續循環 單次循環 |
| 9 | 油壓壓力 |
| 10 | 油壓速度(Flow) |
| 11 | 油壓壓力 |
| 12 | 油壓速度(Flow) |
| 13 | 變頻轉速 APC: DA3 |
| 14 | 電阻尺位置 AD |
溫度
監視全部溫度狀態

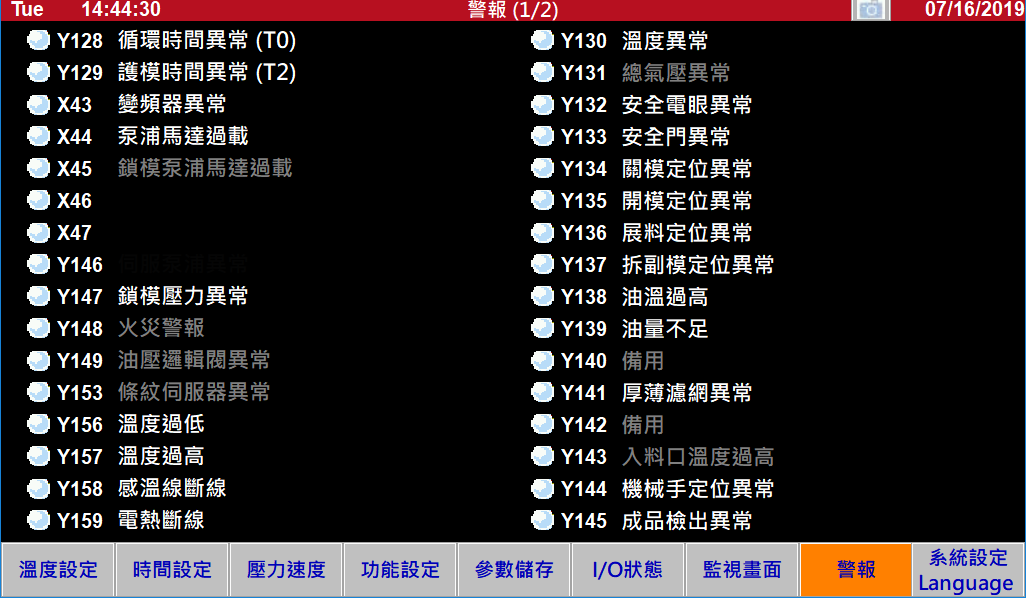

警報
- APC: 以人機內部記憶體$400 開始觸發警報
- FP2: 以PLC WR26 開始，部分機台以WR80 開始
2020年度開始，以PLC 接點觸發，人機不再指定連續位置，改個別指定警報位置
系統
自動加熱
| 項目 | 功能說明 - 編輯注意 |
|---|---|
| 1 | 自動加熱星期開關，星期一 = 1， ...星期日 = 7 |
| 2 3 | 兩組加熱時間設定，模頭加熱一釘在料管之前，不論如何設定，料管加熱一定啟動模頭 |
| 4 | 語言設定 |
| 5 | 系統設定第2頁，需密碼第1級以上 |
語言選擇
當語言不使用時，在語言按鈕 [ 不可見位元 ] 用 $M26.10 就可以隱藏按鈕
電流建議其其他設定
| 項目 | 功能說明 - 編輯注意 |
|---|---|
| 1 | 設定電流頁裡的正常電流提示 |
| 2 | 設定電流頁裡的電流下限(85%)提示 |
| 3 | 啟用/停用 小相機 ⇒ 螢幕擷取到USB碟 |
| 4 | 設定系統時間 |
| 5 | 設定使用者密碼。只能設定低於進入此頁權限的密碼 |
| 6 | 鎖頁設定。一旦設定鎖頁，則不可更改頁面內任何數值，必須解鎖後才可更改。無使用權限登入修改數值設計 |
| 7 | 觸控校正，出廠前一定要做 |
| 8 | 韌體系統參數頁。 |
韌體系統參數頁進入方法
- DOPSoft 4.00.04 : 在畫面空白處按著直到聽到 [ Bi ] 聲，放開，盡快去按螢幕左上角，及會出現是否進入系統頁對話框
- DOPSoft 4.00.06 : 在畫面空白處按著直到聽到 [ Bi ] 聲，放開，左上角出現下拉式選單，第一個就是系統頁

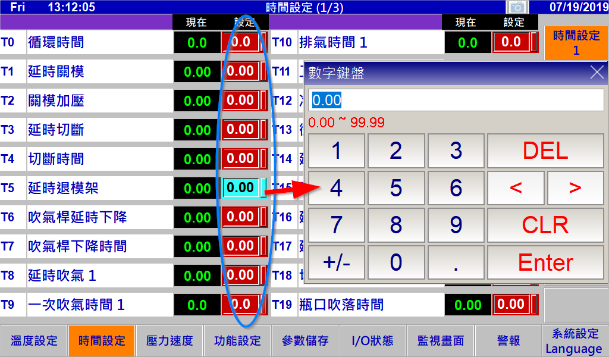

數值輸入框編輯注意
編輯數值輸入框時注意:在中線左邊的數值輸入框不能移動或複製到右邊去，反之亦然。如上兩張圖所示，左手邊的數值輸入框點下後，數字鍵盤必須在右手邊，不能擋到原數值輸入框
